Лічильник електроенергії ЛЕ-03M (LE-03M)

Опис

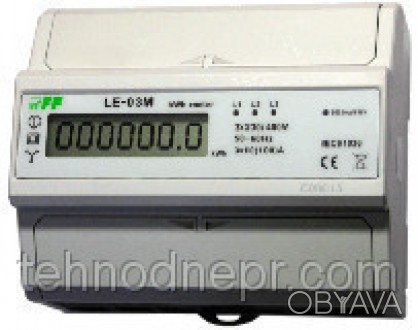

Лічильник електроенергії ЛЕ-03M (LE-03M) Трифазний.
З портом RS485 і комунікаційним протоколом MODBUS RTU. Призначення: лічильник серії М призначений для індикації та реєстрації значень спожитої електроенергії з можливістю дистанційного зчитування даних з лічильників по протоколу MODBUS RTU. Лічильники не призначені для розрахунку з енергопостачальниками за спожиту електроенергію, а тільки для внутрішнього обліку. Зв'язок з лічильниками електроенергії як з пристроями типу SLAVE відбувається по протоколу MODBUS RTU через послідовний інтерфейс RS485 з наступними параметрами: - швидкість передачі даних 9600 біт/сек
- без біта парності
- 8 біт даних
- 1 стоп-біт
- контрольна сума CRC Зчитування даних лічильника реалізується шляхом відправки пристрою наступного набору байт: хх 03 00 00 00 03 CRCL CRCH

де:
хх - адреса лічильника (1 байт)
03 00 00 03 повідомлення про показання лічильника (3 байти)
CRCL - молодше слово контрольної суми CRC (1 байт)
CRCH - старше слово контрольної суми CRC (1 байт)

У відповідь лічильник надсилає набір даних в наступному вигляді:

xx 03 06 00 06 00 00 00 01 E8 48 CRCL CRCH

де:
xx – адреса лічильника, який відправляє відповідь
03 00 06 – ідентифікатор відповіді (3 байти)
00 00 00 01 E8 48 – показання лічильника (6 байт)
CRCL – молодше слово контрольної суми CRC (1 байт)
CRCH – старше слово контрольної суми CRC (1 байт)

Показання записуються у вигляді послідовних байтів в шеснадцатиричной системі числення. Після перетворення в десяткову систему ми побачимо значення кВт, які збігаються з показаннями лічильника. Технічні характеристики: напруга живлення 3х220/380 В~ +N номінальний струм 3x10 А максимальний струм 3x100 А мінімальний струм 0,04 А клас точності згідно ІЕС61036 клас 1 споживана потужність не більше 10 ВА; 2 Вт діапазон показань лічильника 0 - 999999,9 кВт*рік константа лічильника 1600 імп./ кВт*год візуальна індикація зчитування червоний світлодіод імпульсні виходи SO+ SO- тип "відкритий колектор" напруга підключення SO+ SO- не більше 27= струм підключення SO+ SO- не більше 27 мА константа SO+ SO- 800 імп./ кВт*год послідовний інтерфейс RS485 протокол MODBUS RTU діапазон робочих температур від -20°С до +50°С монтаж на DIN-рейці 35 мм приєднання проводів затискачі гвинтові 25 мм2 габаритні розміри 7 модулів типу S (122,5 мм) Схема підключення: Також на нашому сайті ви можете замовити:
