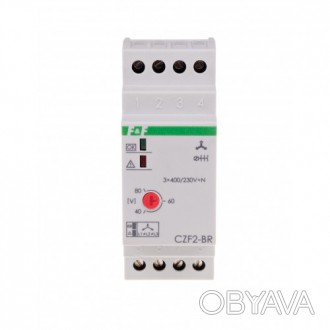

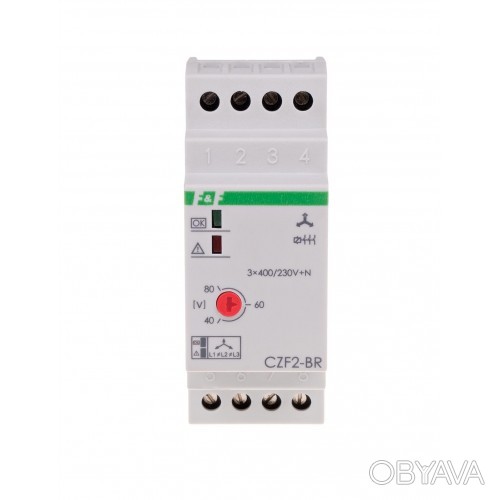

Реле ДПФ-3Д (CZF2-BR)

Опис

Реле пропадання фаз з контролем стану контактів ДПФ-3Д (CZF2-BR) З регульованим порогом асиметрії напружень. Призначення: реле чередования и пропадания фаз предназначено для защиты электрических двигателей, которые питаются от трехфазной сети переменного тока в случае пропадания напряжения по крайней мере на одной фазе или в случае несимметрии напряжений между фазами, что может стать причиной выхода из строя двигателя, а также для обеспечения правильного направления оборотов двигателя в случае изменения очередности фаз на входах реле. Действие: зникнення напруги принаймні на одній довільній фазі або асиметрія напруг між фазами більша від встановленої призведе до аварійного вимкнення двигуна. Вимкнення відбудеться з затримкою 4 c, що запобігає випадковому відключення двигуна під час короткочасного зникнення напруги живлення однієї чи двох фаз. Повторне включення відбудеться автоматично при зменшенні несиметрії напруг до рівня на ~5 В нижче встановленого порогу (тобто на величину гістерезису напруги), інакше запуск двигуна буде неможливим. Пошкодження будь-якого з контактів включає контактора призведе до відключення двигуна, в цьому випадку повторно включити двигун можна буде лише після повного відключення живлення і усунення неполадки контактора. Технічні характеристики: напруга живлення 3х380/220 В~ + N
максимальний струм навантаження 10 А
групи вихідних контактів 1 перемикаючий
асиметрія напруги аварійного відключення 40-80 В~
гістерезис напруги 5 В~
затримка аварійного відключення 4 з
споживана потужність 1,6 Вт
приєднання проводів затискачі гвинтові 2,5 мм2
витривалість контактів 105 включень
діапазон робочих температур від -25°С до +50°С
ступінь захисту IP40
габаритні розміри 2 модулі типу S (52,5 мм)
монтаж пристрою на DIN-рейці 35 мм
