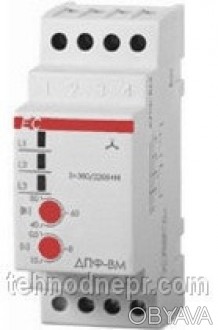

Реле пропадання фаз CZF-BM

Опис

Реле пропадання фаз CZF-BM, регулювання асиметрії
Призначення: реле пропадання фаз призначене для захисту електричних двигунів, які живляться від трифазної мережі змінного струму у випадку пропадання напруги однієї чи двох фаз або у випадку несиметрії напруг між фазами, що може стати причиною виходу з ладу двигунів.
Дія: зникнення напруги принаймні на одній довільній фазі або несиметрія напруг між фазами більша від встановленої призведе до аварійного вимкнення двигуна. Вимкнення відбудеться з встановленою затримкою, що запобігає випадковому вимкненню двигуна під час короткочасного зникнення напруги живлення однієї чи двох фаз. Повторне увімкнення відбудеться автоматично при зменшенні несиметрії напруг до рівня на ~5 В нижче від встановленого порогу (тобто на величину гістерезису напруги), інакше запуск двигуна є неможливим.
У CZF-ВМ вільнозамкнений контакт реле дозволяє під`єднувати звукову або світлову сигналізацію спрацювання пристрою.

Схема підключення:

Приклад під`єднання системи керування двигуном, яке робить неможливою зміну напрямку його обертів внаслідок зміни послідовності фаз.


Варіант під`єднання звукової та світлової сигналізації.




Характеристики:




Напруга живлення
3х380/220 В~ + N


Максимальний струм навантаження
10 А


Контакти
1 замикаючий, 1 розмикаючий


Конфігурація контактів
1 x NO + 1 x NC


Споживана потужність
1,6 Вт


Затримка виключення
0,5 - 15 с


Витривалість контактів
10^5 включень


Приєднання проводів
Затискачі гвинтові 2,5 мм^2


Робота з генераторами
НІ


Контроль зникнення/перекосу фаз
ТАК


Контроль стану контактора
НІ


Асиметрія напруги
40÷80 В


Гистерезис
5 В


Розмір
2 модуля типу S (35 мм)


Монтаж
на DIN-рейку 35 мм


Діапазон робочих температур
Від -25°С до +50°С


Ступінь захисту
IP40


Гарантія
24 місяці


Виробник
F&F


Країна виробник
Польща
