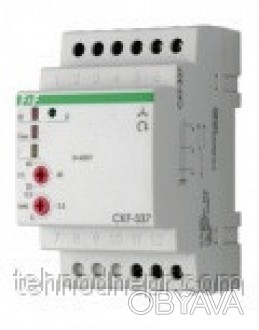

Реле ДЧПФ-6 (CKF-337)

Опис

Реле чергування та пропадання фаз ДЧПФ-6 (CKF-337)
З сигналізацією.
Реле чергування та пропадання фаз з регульованим порогом спрацьовування для несиметрії напруг. Без підключення до нейтрального проводу мережі, спрацьовує за симетричного і несиметричного спаді міжфазової напруги.
Призначення:
реле чергування та пропадання фаз призначений для захисту електричних двигунів, які живляться від трифазної мережі змінного струму у випадку пропадання напруги принаймні на одній фазі або у випадку несиметрії напруг між фазами, що може стати причиною поломки двигуна, а також для забезпечення правильного напрямку обертів двигуна у разі зміни чергування фаз на входах реле.
Дія:
зникнення напруги принаймні на одній довільній фазі або несиметрія напруг між фазами більша від встановленої призведе до аварійного вимкнення двигуна. Вимкнення відбудеться з затримкою 4 c, що запобігає випадковому вимикання двигуна під час короткочасного зникнення напруги живлення однієї чи двох фаз. Повторне включення відбудеться автоматично при зменшенні несиметрії напруг до рівня на ~ 5 В нижче встановленого порогу (тобто на величину гістерезису напруги), інакше запуск двигуна неможливо. У випадку зміни черговості фаз, що призведе до небажаної зміни напрямку обертів двигуна, реле не дасть можливості запустити двигун. Запуск двигуна буде можливий при відновленні правильного чергування фаз.
Технічні характеристики:
напруга живлення 3х380/220 В~
максимальний струм навантаження 10 А
групи вихідних контактів 1 перемикаючий
асиметрія напруги аварійного відключення 20 – 60~
лінійне напруга для аварійного вимикання 320~
гістерезис напруги 5 В~
затримка аварійного відключення 0,2 - 5 з
споживана потужність 1,6 Вт
приєднання проводів затискачі гвинтові 2,5 мм2
витривалість контактів 105 включень
діапазон робочих температур від -25°С до +50°С
ступінь захисту IP40
габаритні розміри 3 модулі типу S (52,5 мм)
монтаж пристрою на DIN-рейці 35 мм
