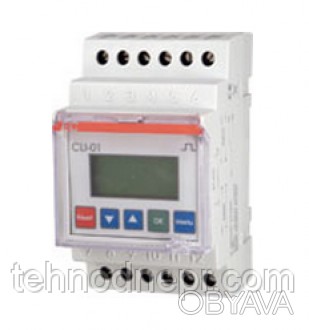

Лічильник імпульсів CLI-01

Опис

Лічильник імпульсів CLI-01
Монтаж на DIN-рейці 35 мм
Призначення: лічильник імпульсів CLI-01 призначений для підрахунку імпульсів як постійного, так і змінного напруги, які генеруються додатковими зовнішніми пристроями з метою підрахунку кількості виконаних циклів роботи в системах автоматизації, наприклад для підрахунку кількості ударів преса, кількості обертів двигунів, одиниць продукції, які сходять з виробничого конвеєра, і т. п.
Дія: лічильник CLI-01 є однонаправленим лічильником, який дає можливість вважати імпульси в діапазоні від 0 до 999999 (шість цифр). Має обнуляемый вхід RESET для під'єднання зовнішньої кнопки.По досягненні заданої кількості імпульсів лічильник закінчить підрахунок імпульсів, виводячи на дисплей напис STOP або підраховану кількість імпульсів. Наступний старт лічильника з нуля можливий після ручного обнулення (RESET).
Технічні характеристики лічильника CLI-01:
напруга живлення
24 - 264 В~/=
напруга на вході - низький рівень
0 - 5 В~/=
напруга на вході - високий рівень
1 - 264 В~/=
напруга на вході RESET
24 - 264 В
максимальна частота сигналу DC
5 кГц
максимальна частота сигналу AC
50 Гц
максимальний струм навантаження реле
8 А
споживана потужність
1,5 Вт
діапазон робочих температур
від -20°C до +50°C
приєднання проводів
затискачі гвинтові 2,5 мм2
габаритні розміри
3 модулі типу S (52,5 мм)
монтаж
на DIN-рейці 35 мм
Схема підключення:
Додаткова інформація:
Функції лічильника CLI-01:
панель управління дає можливість запрограмувати і контролювати роботу пристрою
вхід лічильника пристосований для підрахунку імпульсів постійного і змінного напруги з амплітудою від 10 до 264 В, частотою до 50 Гц для сигналів змінного напруги і 5 кГц для сигналів постійної напруги
встановлюється параметр PROG в діапазоні 1-99 999 999 визначає граничну кількість імпульсів, які повинні бути підраховані на кожному робочому циклі
зовнішній вхід для обнулення RESET
релейний вихід, який сигналізує досягнення заданого стану лічильника (замкнуті контакти 11-12)
локальний лічильник обнуляється з допомогою зовнішнього входу або з допомогою кнопки RESET
глобальний лічильник (TOTAL), вважає всі імпульси (робота в петлі 0- 99 999 999 -0 - ... або обнулений з рівня конфігураційного меню лічильника)
цифровий фільтр для обмеження максимальної частоти підраховуваних імпульсів завад на вході лічильника)
пам'ять стану локального і глобального лічильників при зникненні напруги живлення
меню програми на трьох мовах: російською, англійською та польською
