Расходомер (резьба G 1⁄2A, L = 45 мм) SENSECA OMNIPLUS-F-015HK045

Опис

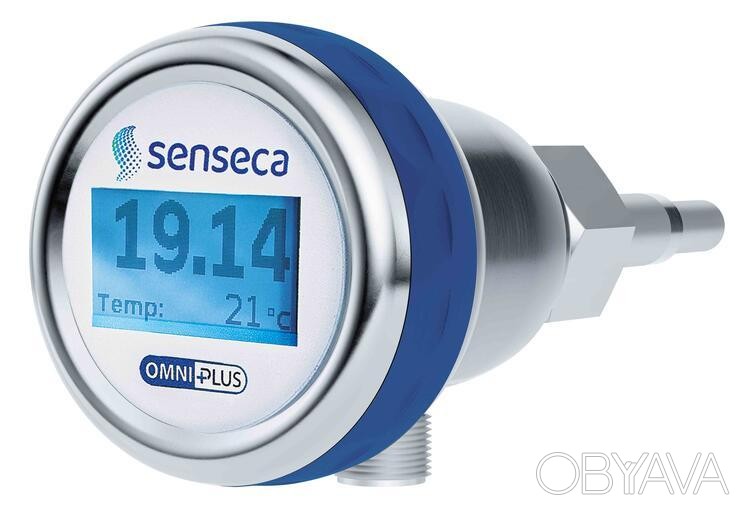

SENSECA OMNIPLUS-F-015HK045 – компактное устройство для быстрого и точного измерения скорости потока, температуры и объема жидкой среды. При измерении используется калориметрический принцип.

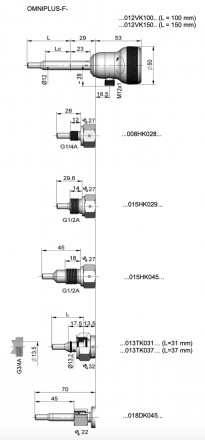

Расходомер OMNIPLUS-F-015HK045 оснащен резьбой G 1⁄2A длиной 45 мм.
Измеритель имеет эргономичный дизайн, небольшие габариты и прочный корпус, изготовленный из нержавеющей стали с классом защиты IP67. Расходомер имеет графический ЖК-дисплей с высоким разрешением для четкого отображения результатов измерения. Дисплей защищен минеральным закаленным стеклом, устойчивым к царапинам и химическим веществам. Пользователь может самостоятельно программировать параметры измерения с помощью многофункционального кольца.
Встроенный интерфейс IO-Link обеспечивает связь с цифровым датчиком в системе автоматизации.
Устройство имеет 1 аналоговый выход (20 мА/10 В) и 2 универсальных коммутационных выхода с возможностью настройки. При измерении расхода воды не используются подвижные части, поэтому датчик прослужит гораздо дольше.
Расходомер (резьба G 1⁄2A, L = 45 мм) SENSECA OMNIPLUS-F-015HK045 можно использовать в контурах охлаждения на металлургических заводах, в автомобильной и стекольной промышленности, водохозяйственных и промышленных установках для измерения потребления воды и т.п.
Особенности и преимущества расходомера (резьба G 1⁄2A, L = 45 мм) SENSECA OMNIPLUS-F-015HK045
Компактное устройство, которое быстро и точно измеряет скорость потока, температуру и объем жидкой среды.
При измерении используется калориметрический принцип.
OMNIPLUS-F-015HK045 оснащен резьбой G 1⁄4A длиной 28 мм.
Встроенный интерфейс IO-Link обеспечивает связь с цифровым датчиком в системе автоматизации.
Измеритель имеет эргономичный дизайн, небольшие габариты и прочный корпус, изготовленный из нержавеющей стали с классом защиты IP67.
Графический ЖК-дисплей с высоким разрешением для четкого отображения результатов измерения.
Дисплей защищен минеральным закаленным стеклом, устойчивым к царапинам и химическим веществам.
Возможность программирования параметров измерения с помощью многофункционального кольца.
Устройство имеет 1 аналоговый выход (20 мА/10 В) и 2 универсальных коммутационных выхода с возможностью настройки.
При измерении расхода воды не используются подвижные части, поэтому датчик прослужит намного дольше.
Технические характеристики расходомера (резьба G 1⁄2A, L = 45 мм) SENSECA OMNIPLUS-F-015HK045
Принцип измерения
Калориметрический / тепловой
Среда измерения
Жидкости
Настраиваемые среды на приборе
Диапазон измерения
Поток: 2...300 см/с
Температура: -20...+120 °C
Неопределенность измерения
Расход: ± (7 % измерения + 2 % FS (полной шкалы))
Температура: ± 2 °C (Скорость потока >2 см/с)
Время отклика
В воде (25 °C) при средней скорости потока примерно 1 – 2 секунды
Рабочее давление
Тип подключения
PN
008, 015
PN100
(PN200 по запросу)
013, 018
до PN100 (в зависимости от Т-образного элемента)
012
до PN40
(в зависимости от материала сборки)
Температура среды
-20 ~ 120 °C
Температура окружающей среды
-20 ~ 70 °C
Температура хранения
-30 ~ 80 °C
Материалы, контактирующие с водой
Нержавеющая сталь 1.4571
Фторкаучук (уплотнительное кольцо для типа соединения 013)
Другие материалы
Корпус
Нержавеющая сталь 1.4305
Стекло
Минеральное закаленное стекло
Магнит
NeFeB
Кольцо
POM
Напряжение питания
18 ~ 30 В DC
Потребление тока
< 130 мА (режим SIO, выходы не под нагрузкой)
Спецификация IO-Link
Коррекция IO-Link
V1.1
Скорость передачи данных
COM2 (38400 бит/с)
Минимальное время цикла
4 мс
Режим SIO
Да
Класс порта
Совместимый
Параметризация блока
Да
Хранение данных
Да
Аналоговый выход
Применяется для типа выходного потока или температуры, который можно настроить на устройстве:
Ток: 4...20 мА / 0...20 мА
Напряжение: 0...10 В / 2...10 В / 0...5 В / 1...5 В / 0.5...4.5 В
Коммутационные выходы
2 транзисторных выхода Push-pull, параметризированные как NPN o.C., устойчивы к короткому замыканию и изменению полярности Iout = 100 мА макс. на выход
Конфигурируется на устройстве как
Конечный выключ
