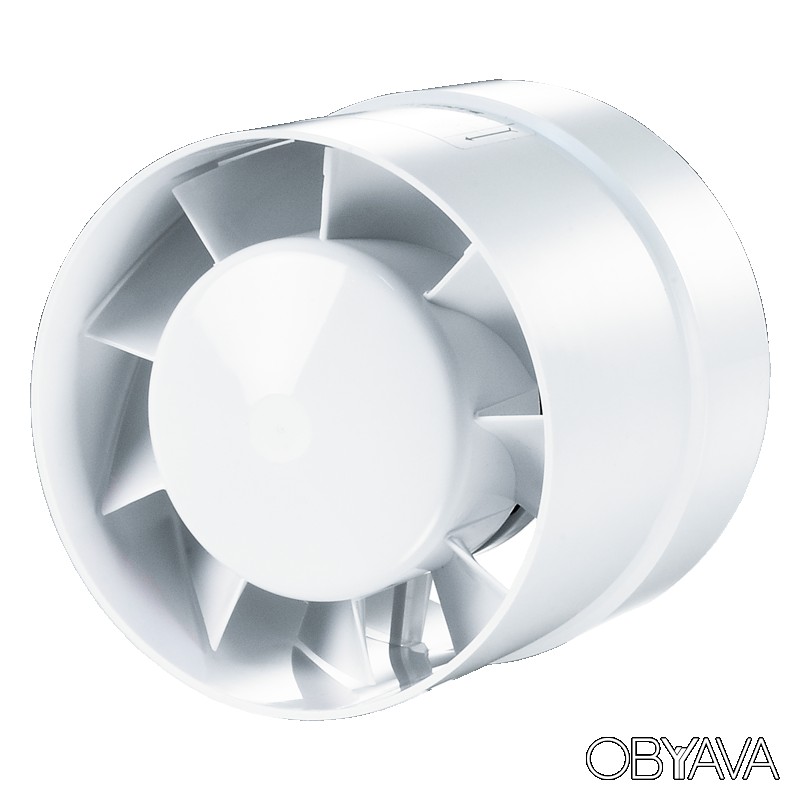

Осевые канальные вентиляторы ВЕНТС 100 ВКО

Опис

Максимальная производительность - 105 м3/ч.
ПРИМЕНЕНИЕ
Постоянная или периодическая вентиляция санузлов, душевых, кухонь и других бытовых помещений.
Вытяжная или приточная вентиляция в зависимости от варианта установки вентилятора в системе.
Для использования с системой пластиковых ПВХ каналов или гибких каналов.
Перемещение малой и средней величины потока воздуха на небольшие расстояния при малом сопротивлении вентиляционной системы.
Для монтажа с воздуховодами Ø 100, 125 и 150 мм.
КОНСТРУКЦИЯ
Корпус и крыльчатка выполнены из высококачественного и прочного АБС пластика, стойкого к ультрафиолету.
Конструкция крыльчатки позволяет повысить эффективность вентилятора и срок службы двигателя.
Степень защиты IP X4.
ДВИГАТЕЛЬ
Надёжный двигатель с низким энергопотреблением.
Предназначен для непрерывной работы и не требует обслуживания.
Оборудован защитой от перегрева.
УПРАВЛЕНИЕ
Ручное:
Автоматическое:
Вентилятор управляется посредством комнатного выключателя освещения. Выключатель в поставку не входит.
Регулировка скорости может осуществляться с помощью тиристорного регулятора (см. Электрические принадлежности). Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству. Регуляторы скорости нельзя подключать к вентиляторам с модификациями Т, ТН, ТР, ВТ, ВТН.
При помощи электронного блока управления БУ-1-60 (см. Электрические принадлежности). Блок управления поставляется отдельно.
ОСОБЕННОСТИ МОНТАЖА
Вентилятор устанавливается в канал соответствующего сечения. При монтаже с гибкими воздуховодами крепится с помощью хомутов.
Вентиляторы этой серии имеют разные диаметры входного и выходного патрубков для возможности присоединения декоративной решетки серии МВ с фланцем соответствующего диаметра со стороны забора воздуха (при установке вентилятора непосредственно в отверстие вентиляционной шахты или на место существующей вентиляционной решетки).
Вентилятор может устанавливаться на горизонтальную или вертикальную плоскую поверхность при помощи монтажного кронштейна (модель ВКО1к).
Возможна установка 2-х вентиляторов последовательно для увеличения напора.
Для подключения вентилятора с двигателем низкого напряжения 12В к сети 220 В / 50 Гц необходимо дополнительно приобрести понижающий трансформатор (например серии ТРФ 220/12-25).
ПРИМЕРЫ МОНТАЖА





Вариант применения вентилятора ВЕНТС ВКО в квартире

Вариант применения вентилятора ВЕНТС ВКОк в частном доме


Параметр ВЕНТС 100 ВКО
ВЕНТС 100 ВКО Л
Единица измерения Диаметр воздуховода 100 100 мм Конструкция осевой осевой - Напряжение 220-240 220-240 В Частота тока 50/60 50/60 Гц Потребляемая мощность 14 14 Вт Производительность 105 105 м&sup3,/ч Ток 0.085 0.085 А Частота вращения 2300 2300 мин-1 Уровень звукового давления на расст. 3&nbsp,м 37 37 дБА Вес 0.41 0.41 кг Размер патрубка 100 100 мм Тип мотора 220-240В / 50-60Гц 220-240В / 50-60Гц - Защита IP X4 IP X4 - Тип приточно-вытяжной приточно-вытяжной - Монтаж канальный канальный -
Параметр Величина Единица измерения ∅D 100 мм ∅D1 104 мм L 91 мм L1 31 мм
Условные обозначения Условные обозначения Пиктограмма Условное обозначение Описание модификации ВКОк Вентилятор с крепёжным кронштейном для монтажа на плоскую поверхность. ВКО Л Двигатель оборудован подшипниками качения для увеличения срока службы (прим. 40 тыс. рабочих часов) и установки вентилятора под любым углом. Подшипники не требуют обслуживания и имеют запас смазочного материала, достаточного для всего срока эксплуатации. ВКО турбо Двигатель с повышенной производительностью. ВКО пресс 5-ти лепестковая бесшумная крыльчатка с улучшенными аэродинамическими характеристиками, позволяющими увеличить давление, создаваемое вентилятором. ВКО 12 Исполнение с безопасным двигателем низкого напряжения. Питание от 12 В переменного тока.
