Пульт управления «ЕВРО»

Описание

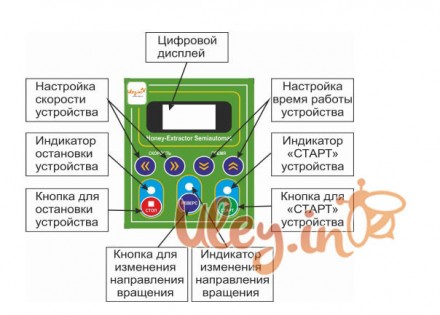

Пульт Управления для медогонки 12В/300 Вт «Автомат». Универсальный для хордиальных и радиальных медогонок. Удобный блок управления с электронным табло, позволяет максимально точно регулировать число оборотов ротора и время работы медогонки, выбирать любое направление вращения ротора медогонки.
Совместим с медогонками с питанием 12В:
— Автоматические хордиальные медогонки (ременные и редукторные), производства АВВ-100, Мелиса 93, Beestar, завода «ОСЬ», и других;
— Автоматические радиальные медогонки;
— Полуавтоматические медогонки с питанием 12В.
Характеристики универсального пульта управления медогонки:
— питание от 12 В постоянного тока;
— мощность – до 300 Вт;
— программы для Хордиальных медогонок — 4 шт
— программы для Радиальных медогонок — 2 шт
— может работать в Автоматическом или Полуавтоматическом режиме
— динамический тормоз (при использовании с ременными медогонками)
— работает с двигателями Черкасского и Львовского заводов. 12В-24В (300 Вт), а также с моторами Pulse 300 Вт.
Защитные функции пульта управления медогонки:
— Защита от превышения нагрузки.
При увеличении нагрузки потребления более 4-10 ампер (в зависимости от установленного значения в меню по умолчанию 8 ампер), во время работы устройства подсвечивается индикатор, при продолжительной превышении более 20 секунд устройство входит в аварийный режим.
— Защита от пониженного и повышенного напряжения.
При уменьшении входного вольтажа меньше 10 вольт и при увеличении более 14 вольт Блок управления входит в аварийный режим.
— Защита от перегрева.
При высокой длительной нагрузке, вызванной механическими поломками движущихся узлов медогонки или же в случае, когда ротор цепляется о мед, возможен перегрев пульта управления. В случае перегрева силовых частей выше 50 — 100 градусов по Цельсию (по умолчанию установлено в меню 50), Блок управления входит в аварийный режим.
Блок управления имеет 6 программ, каждую из которых можно изменить пользователю, установить желаемый режим времени, скорости и пауз между циклами.
Для изменения времени, скорости и пауз между циклами работы программ, необходимо в выбранной программе нажать и удержать кнопку “PROGRAM” более 3 секунд, после звукового сигнала устройство перейдет в режим программирования выбранной программы.
На примере программы Р2. После удержания кнопки “PROGRAM” более 3 секунд, на экране отображает Р2.1 (меняем время и скорость первого цикла) нажимаем “PROGRAM” кратковременно, переходим в Р2.Р (меняем паузу между циклами) нажимаем “PROGRAM” кратковременно, переходим в Р2.2 и т.д. выход из меню изменения программ автоматически после редактирования последнего цикла программы. ВАЖНО! Устанавливайте паузы между циклами с запасом по времени для полной остановки ротора медогонки перед последующим стартом.
Работа медогонки в ручном режиме (программа Р0)
Скорость, направление и время вращения в этом режиме выставляются на пульте блока управления вручную с помощью соответствующих кнопок. После окончания вращения в одну из сторон, или нажатия кнопки «Стоп» производится выдержка 12 сек. После остановка, когда будет светиться индикатор кнопки «Стоп», будет возможен доступ к дальнейшей работе с пультом – например, включение реверса или вход в меню программирования.
Работа медогонки в автоматическом режиме (Р1;Р2;Р3;Р4;Р5)
Для работы медогонки в автоматическом режиме необходимо:
В меню установки режимов в в разделе 106 поставить ”ON” см. раздел “Меню установки режимов” выбрать на пульте управления одну из программ. После окончания вращения в одну из сторон производится выдержка 5-30 сек. для полной остановки ротора медогонки, после чего автоматически происходит переключение реверса вращения электродвигателя и выполняется дальнейший этап в соответствии с выбранной программой. ВАЖНО!
Устанавливайте паузы меж
