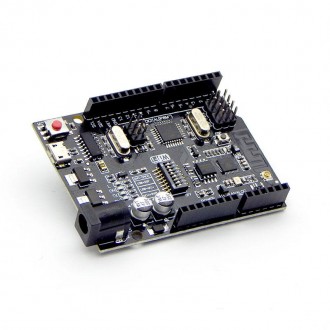

Плата Arduino NodeMCU Uno R3 + ATmega328P +WiFi ESP8266

Описание

Универсальная плата Arduino NodeMCU Uno R3 которая прошла модернизацию и интеграцию микроконтроллера Atmel ATmega328 и микросхемы Wi-Fi ESP8266 при этом имея 32 Kb Flash - памяти, а также конвектор USB на одной компактной плате. Основным преимущество платы Arduino Uno R3 NodeMCU являться то что все встроенные модули могут работать вместе или не зависимо друг от друга.
На плате ардуино + WiFi располагается 8-и позиционный переключатель, который и включает нужный функционал режима работы программируемой платы Arduino.


Режим функционала работы платы
1
2
3
4
5
6
7
8


CH340 подключен к ESP8266 (загрузка скетча)
OFF
OFF

OFF

OFF
ON
ON

ON




CH340 подключен к ESP8266 (работа платы)
OFF
OFF

OFF

OFF
ON
ON

OFF




CH340 подключен к ATMega328 (загрузка скетча)
OFF
OFF
ON
ON
OFF
OFF
OFF



ESP8266 + ATMega328
ON
ON

OFF

OFF
OFF
OFF

OFF




Компоненты работают не зависимо.
OFF
OFF

OFF

OFF
OFF
OFF

OFF




Основными характеристиками Arduino Uno + WiFi R3 ATmega328P + ESP8266:
Микроконтроллер - ATmega328.
Модуль WiFi - ESP8266.
Входное питание контроллера 5V - 12V.
Логический уровень - 5V.
Входы цифровые и выходы - 14, из них 6 ШИМ.
Разъем Micro USB.
Внимание!!!. Плата Arduino NodeMCU (Uno + WiFi) перед покупкой, пожалуйста, убедитесь, что Вы понимаете и знаете как работать с данным устройством.
