Фильтры ФБК 600х350-4

Описание

ПРИМЕНЕНИЕ
КОНСТРУКЦИЯ
Карманные воздушные фильтры применяются для очистки приточного, а в ряде случаев и вытяжного воздуха в системах вентиляции и кондиционирования прямоугольного сечения. Служат для защиты воздуховодов, теплообменников, вентиляторов, приборов автоматики и другого вентиляционного оборудования от запыления. Сводят к минимуму загрязнение стен и потолков около воздухораспределительных устройств. Фильтры грубой очистки могут применяться в качестве первой ступени очистки перед более эффективными фильтрами.

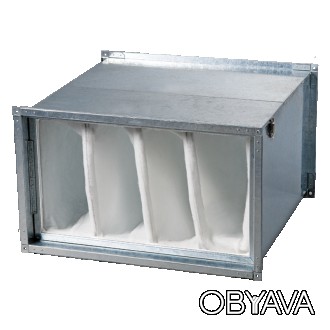

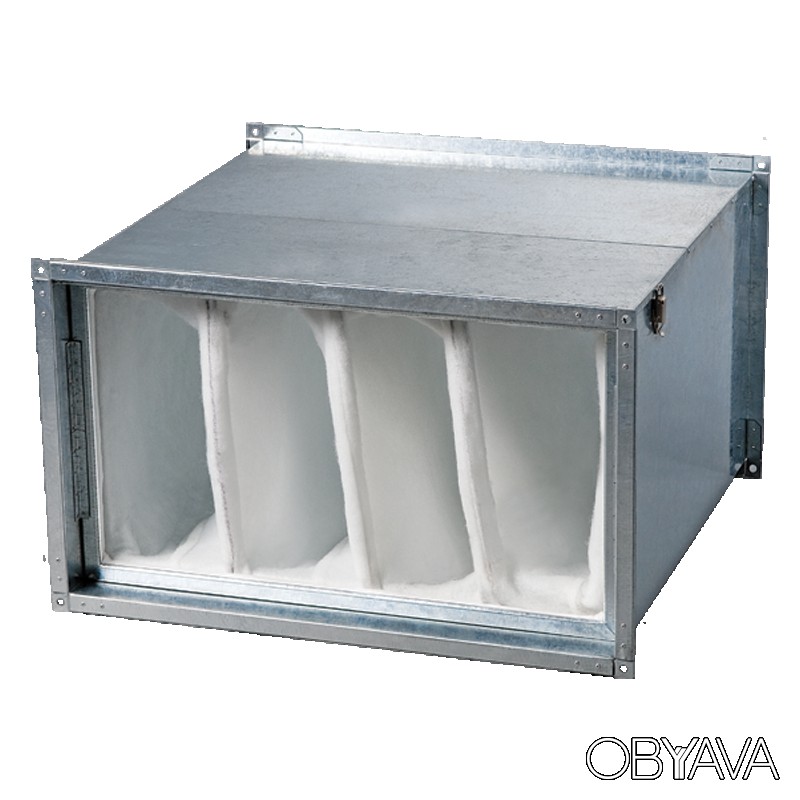

Корпус изготовлен из оцинкованной стали. Откидная крышка фильтра оборудована рычажными замками для быстрого доступа к сменному фильтрующему элементу. Фильтрующий элемент карманного типа изготовлен из нетканого полотна из синтетических волокон и зафиксирован на каркасе из стальной рамки. Фильтры изготавливаются из материалов с классом очистки G4, F5, F7.


МОНТАЖ

Монтаж фильтра осуществляется при помощи фланцевого соединения. Направление движения воздуха должно соответствовать обозначению на фильтре. Устанавливается в горизонтальном или вертикальном положении. При вертикальном монтаже воздушный поток должен быть направлен вниз так, чтобы карманы фильтра не сминались. При монтаже необходимо оставлять пространство для сервисного доступа к фильтру для чистки или замены фильтрующего элемента.

Параметр ФБК 600х350-4
Единица измерения Материал корпуса оцинкованная сталь - Размер патрубка 600х350 мм Фильтр G4 - Масса 9.5 кг
Параметр Величина Единица измерения B 600 мм B1 620 мм B2 640 мм H 350 мм H1 370 мм H2 390 мм L 600 мм
