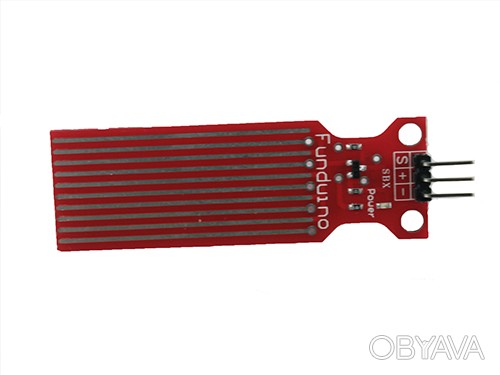

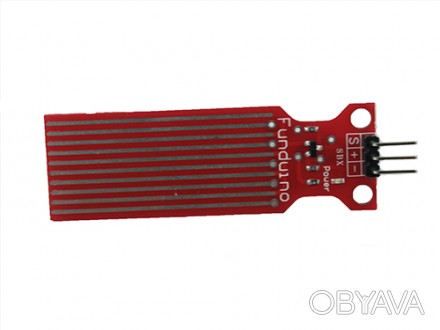

Датчик уровня воды глубиномер T1592 модуль Arduino

Описание

Датчик уровня воды глубиномер T1592 используется в проектах на микроконтроллерах для измерения уровня воды в небольшом резервуаре.
Для использования датчика T1592 нужно подключить его к Arduino контроллеру или другому микропроцессорному управляющему устройству.
Для подключения питания и контроллера датчик имеет однорядную группу из трех штыревых контактов, обозначенных на плате S (выходной сигнал), «+» (напряжение питания), «–» (общий контакт). Когда на датчик подается напряжение питания, то горит красный светодиод, обозначенный Power.
В резервуаре датчик монтируется вертикально. Для закрепления на плоской поверхности в плате датчика есть два монтажных отверстия. Длина чувствительных элементов датчика составляет 41 мм, ширина – 16 мм.
Питание датчика осуществляется или от Arduino контроллера, или от другого управляющего микропроцессорного устройства, или от внешнего источника питания (блока питания, батареи). Напряжение питания датчика 3 – 5 В. Потребляемый ток около 20 мА.
Характеристики:
модель: T1592;
выходной сигнал: аналоговый;
напряжение питания: 3 – 5 В;
потребляемый ток: около 20 мА;
размер чувствительных элементов (Д х Ш): 41 х 16 мм;
размер: 62 x 20 x 8 мм;
вес: 4 г.
