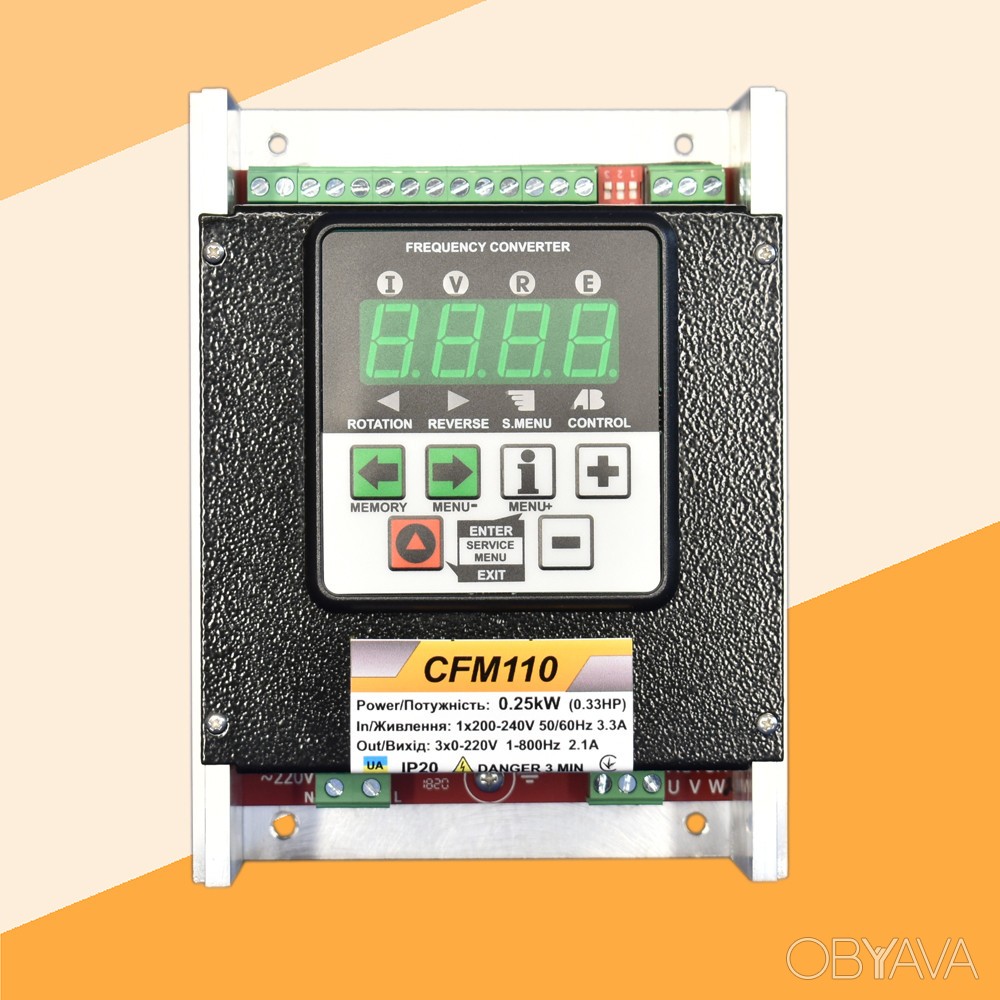

Частотный преобразователь CFM110 0, 25кВт

Описание

Преобразователи частоты серии CFM110 являются воплощением принципов простоты, компактности, функциональности и экономичности в одном устройстве. Эта серия рассчитана на электродвигатели малой мощности, а потому призвана избавить привод в целом от избыточно больших габаритов любого из компонентов. Радиатор охлаждения П-образной формы служит основой конструктива устройства, чем надежно защищает его от внешних механических воздействий, обеспечивая степень защиты IP20.
Стоит отметить что упомянутая «простота» не влияет на качество и надежность устройства, а функционал заложенный в программу частотника, достаточный для реализации большого перечня известных технологических задач.
Ниже в таблице приведены основные технические характеристики преобразователей этой серии.



Питание

Напряжение питания Uвх
1ф х 220 В (+10%, -15%)


Частота напряжения питания
45 – 66 Гц


Выход
Выходное напряжение
3ф х 0 – Uвх


Выходная частота
0; 1 – 800 Гц


Погрешность формирования частоты
0.05 Гц


Вид ШИМ модуляции
Вектор напряжения


Подключение двигателя
Стандартный трехфазный асинхронный двигатель 220/380В с соединением обмоток треугольником «∆»


Система управления
Режим управления
Скалярное U/ƒ с тремя характеристиками:
■ Линейная (пропорциональная)
■ Квадратичная
■ Форсированная


Частота управления силовым модулем
3 – 6 – 9 – 12 кГц


Задание скорости вращения
■ Аналоговые входы
■ Цифровые входы
■ Панель управления
■ ПИД регулятор
■ Интерфейс связи RS485
Разрешающая способность:
0,1% для аналогового входа
0,1 Гц для панели управления и цифровых входов


Режимы торможения
■ Торможение постоянным током


Охлаждение
Естественное воздушное охлаждение


Входы / выходы управления
Аналоговый вход
2 аналоговых входа АН.ВХ1 и АН.ВХ2:
■ режим напряжения:
0 – 10 В, Rin ≥ 50 кОм
■ режим тока (один из двух входов):
0(4) – 20 мА, Rin ≥ 220 Ом


Цифровой вход
6 гальванически разделенных цифровых входов:
■ активный уровень: 0 В
■ неактивное состояние: 20 – 24 В
Сопротивление Rin ≥ 4 кОм.


Аналоговый выход / выход с открытым коллектором
1 аналоговый выход:
■ режим токового выхода: 0 – 1mA, Нагрузочная способность выхода с открытым коллектором – до 2А / 24В.


Релейный выход
1 реле с перекидным контактом:
■ коммут. нагрузка: 250 В / 10А (АС)
Полностью программируемый источник сигнала.


Связь
Аппаратные возможности и протокол
Поддержка коммуникационного модуля RS485 с гальванически изолированным каналом.
Протокол обмена Modbus RTU


Скорость передачи
4800, 9600,19200, 38400, 56000 или 115200 бит/с


Доп. возможности
Возможность единичного изменения параметров ПЧ.
Реализована поддержка программным обеспечением для ПК с возможностью гибкого управления конфигурациями.


Доп. функции
Счетчик метража
Позволяет использовать ПЧ в системах с конвейерными и протягивающими механизмами в которых необходимо контролировать отмеренную длину или количество продукта в штуках.


Встроенный ПИД-регулятор
Выбор источника сигнала задания, возможность изменения полярности сигнала ошибки регулирования


Управление конфигурациями
Возможность сохранять и загружать пользовательские конфигурации в энергонезависимую память ПЧ.
Наличие заводской конфигурации для быстрого сброса ПЧ на заводские настройки.


Защита

■ от токовых перегрузок
■ от перенапряжения на шине постоянного тока
■ от снижения напряжения на шине во время работы
■ от работы двигателя на двух фазах
■ от потери связи по RS485
■ от перегрева преобразователя или электродвигателя
■ системные и другие ошибки
