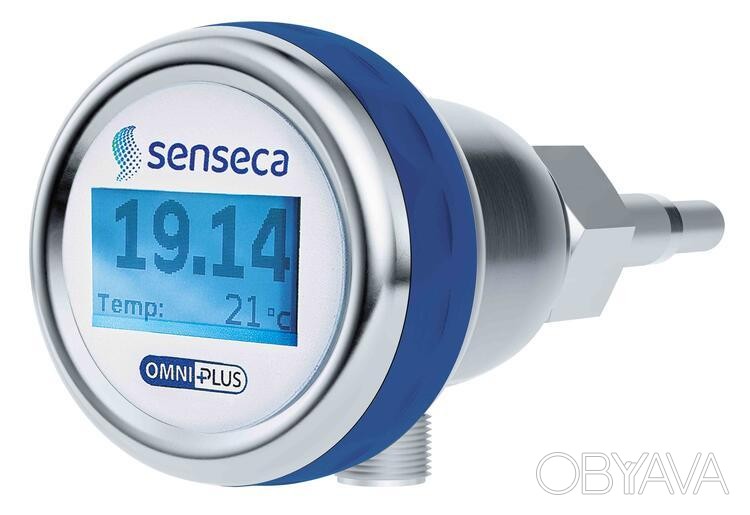

Расходомер (крепление системы d=13, 2 мм для Т-соединения G 3⁄4..G2) SENSECA OMNI

SENSECA OMNIPLUS-F-013TK037 – компактный прибор для точного измерения скорости потока, температуры и объема жидкой среды. При работе измеритель использует калориметрический принцип.
Расходомер OMNIPLUS-F-013TK037 оснащен креплением системы диаметром 13,2 мм для T-образного соединения G 3⁄4..G2.
Эргономичный дизайн, незначительные габариты и прочный корпус из нержавеющей стали с классом защиты IP67 обеспечивает удобное использование устройства в промышленных условиях. Графический ЖК-дисплей с высоким разрешением для удобного считывания результатов измерения. Дисплей защищен минеральным закаленным стеклом, устойчивым к царапинам и химическим веществам. С помощью функционального кольца пользователь может программировать параметры измерения.
Встроенный интерфейс IO-Link обеспечивает связь с цифровым датчиком в системе автоматизации.
Устройство имеет 1 аналоговый выход (20 мА/10 В) и 2 универсальных коммутационных выхода с возможностью настройки. При измерении расхода не используются подвижные части, поэтому датчик прослужит гораздо дольше.
Расходомер (крепление системы d=13,2 мм для Т-соединения G 3⁄4..G2) SENSECA OMNIPLUS-F-013TK037 можно использовать в контурах охлаждения на металлургических заводах, в автомобильной и стекольной промышленности, в водохозяйственных и промышленных установках для измерения потребления воды и т.п.
Особенности и преимущества расходомера (крепление системы d=13,2 мм для Т-соединения G 3⁄4..G2) SENSECA OMNIPLUS-F-013TK037
Компактное устройство для точного измерения скорости потока, температуры и объема жидкой среды.
При работе измеритель использует калориметрический принцип.
OMNIPLUS-F-013TK037 оснащен креплением системы диаметром 13,2 мм для T-образного соединения G 3⁄4..G2.
Встроенный интерфейс IO-Link обеспечивает связь с цифровым датчиком в системе автоматизации.
Устройство имеет эргономичный дизайн, небольшие габариты и прочный корпус из нержавеющей стали с классом защиты IP67, что обеспечивает удобное использование в промышленных условиях.
Графический ЖК-дисплей с высоким разрешением для удобного считывания результатов измерения.
Дисплей защищен минеральным закаленным стеклом, устойчивым к царапинам и химическим веществам.
Пользователь может самостоятельно программировать параметры измерения с помощью многофункционального кольца.
Устройство имеет 1 аналоговый выход (20 мА/10 В) и 2 универсальных коммутационных выхода с возможностью настройки.
При измерении расхода воды не используются подвижные части, поэтому датчик прослужит намного дольше.
Технические характеристики расходомера (крепление системы d=13,2 мм для Т-соединения G 3⁄4..G2) SENSECA OMNIPLUS-F-013TK037
Принцип измерения
Калориметрический / тепловой
Среда измерения
Жидкости
Настраиваемые среды на приборе
Диапазон измерения
Поток: 2...300 см/с
Температура: -20...+120 °C
Неопределенность измерения
Расход: ± (7 % измерения + 2 % FS (полной шкалы))
Температура: ± 2 °C (Скорость потока >2 см/с)
Время отклика
В воде (25 °C) при средней скорости потока примерно 1 – 2 секунды
Рабочее давление
Тип подключения
PN
008, 015
PN100
(PN200 по запросу)
013, 018
до PN100 (в зависимости от Т-образного элемента)
012
до PN40
(в зависимости от материала сборки)
Температура среды
-20 ~ 120 °C
Температура окружающей среды
-20 ~ 70 °C
Температура хранения
-30 ~ 80 °C
Материалы, контактирующие с водой
Нержавеющая сталь 1.4571
Фторкаучук (уплотнительное кольцо для типа соединения 013)
Другие материалы
Корпус
Нержавеющая сталь 1.4305
Стекло
Минеральное закаленное стекло
Магнит
NeFeB
Кольцо
POM
Напряжение питания
18 ~ 30 В DC
Потребление тока
< 130 мА (режим SIO, выходы не под нагрузкой)
Спецификация IO-Link
Коррекция IO-Link
V1.1
Скорость передачи данных
COM2 (38400 бит/с)
Минимальное время цикла
4 мс
Режим SIO
Да
Класс порта
Совместимый
Параметризация блока
Да
Хранение данных
Да
Аналоговый выход
Применяется для типа выходного потока или температуры, который можно настроить на устройстве:
Ток: 4...20 мА / 0...20 мА
Напряжение: 0...10 В / 2...10 В / 0...5 В / 1...
