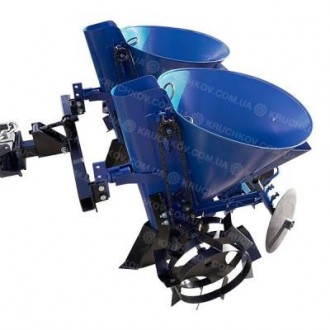

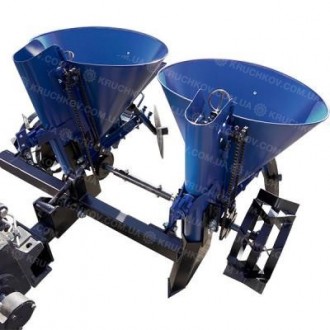

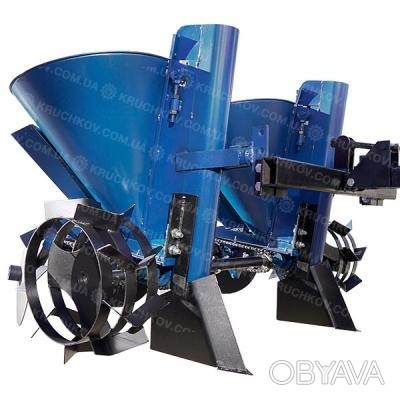

Картофелесажалка двухрядная цепная с БДУ к мототрактору (фиксированное междуряди

Описание

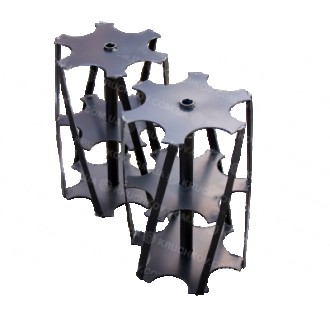

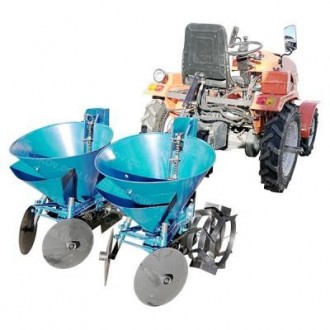

Наименование в прайсе: Картоплесаджалка 2-р. ланцюгова до мототрактора + бункер для внесення добрив (фіксоване міжряддя), КС19. Двухрядная цепная картофелесажалка с бункером для внесения минеральных удобрений предназначена для механизации посадки картофеля и одновременного внесения удобрений. Агрегатируется с мототракторами. За основу взята хорошо зарекомендовавшая себя цепная картофелесажалка АПК-Ц. Принцип действия картофелесажалки с бункером для удобрений Привод механизма посадки приводится в действия от опорных колес через приводной вал. Вращающий момент с приводного вала передается на механизм посадки через цепную передачу, оснащенную роликовым натяжителем. Цепная передача оснащена двумя ведущими звёздочками с 36 и 26 зубьями. Регулировка производится путем перемещения цепи на дополнительную звездочку. При переходе с шага посадки 200 мм на шаг 250 мм потребуется изъятие из цепи двух звеньев. Система внесения минеральных удобрений, аналогично механизму посадки, приводится в действие через цепную передачу. Конструкция основных узлов картофелесажалки для мотоблока 1. Опорные колеса и приводной вал: колеса-грунтозацепы имеют диаметр 360 мм, толщина обода – 3 мм, ширина – 150 мм, диаметр приводного вала – 25 мм. 2. Механизм посадки и дозирующее устройство Основной узел картофелесажалки – бункер с шахтой, в которой размещен механизм посадки. В шахте расположены опорные звездочки с цепью и корзинками. В механизме посадки используется приводная цепь ПР-12,7-18,2 (муравей, число звеньев 98), на ней установлено 12 корзинок диаметром 50 мм. Бункер для картофеля емкостью 20 литров изготовлен из листовой стали толщиной 0,8 мм. На заднюю часть бункера устанавливается дозирующее устройство барабанного типа, для дозированного внесения минеральных удобрений. Килевидный сошник картофелесажалки изготовлен из листовой стали толщиной 2 мм. Киль сошника усиленный, толщина – 3 мм. Для засыпания посаженого картофеля землей и создания грунтового гребня на раму из стального уголка 32 × 32 мм, с толщиной стенки 3 мм, установлены регулируемые дисковые окучники диаметром 275 мм и толщиной 2 мм. Плавное и надежное вращение каждого диска обеспечивает пара 202 подшипников. 3. Прицепной узел Характерным отличием данной модели является специальное прицепное устройство, которое позволяет состоит из рамы и регулируемого прицепного узла. Данная конструкция позволяет присоединить к мототрактору одновременно две однорядные картофелесажалки. Узлы крепления сажалки к раме приварены, что позволяет использовать орудие только с фиксированной шириной междурядий – 600 мм. Стандартная комплектация: картофелесажалка цепная с бункером для внесения минеральных удобрений – 2 шт., прицепное устройство, соединительная втулка – 1 шт., приводные колеса – 2 шт., дисковые загортачи – 4 шт., сошник килевидного типа – 2 шт. Технические параметры: Габаритные размеры: 1100 × 1380 × 950 мм. Емкость бункера для картофеля – 20 л. Емкость бункера для удобрений – 4 л. Тип удобрений: сухое, гранулированное. Шаг посадки картофеля и внесения удобрений: Z1 – 26 ≈ 250 мм. Z2 – 36 ≈ 200 мм. Глубина посадки – 50-100 мм. Рекомендованный диаметр картофеля – 40 мм. Ширина колеи – 600 мм. Вес – 78,7 кг.
