Модуль гальванической развязки для систем КИП в Украине

Контрольно-измерительные цепочки чувствительны к наводкам, разности потенциалов на земле и импульсным перезарядам. На производственных площадках Украины это проявляется особенно заметно на длинных линиях связи, где общая «земля» оказывается источником паразитных токов. Развязка разрывает электрическую связь между участками схемы, сохраняя передачу сигнала и защищая входы устройств. Такое решение улучшает точность, снижает количество ложных срабатываний и продлевает ресурс электроники. С практической точки зрения модуль гальванической развязки становится базовым звеном для стабильных измерений и безопасной автоматики.

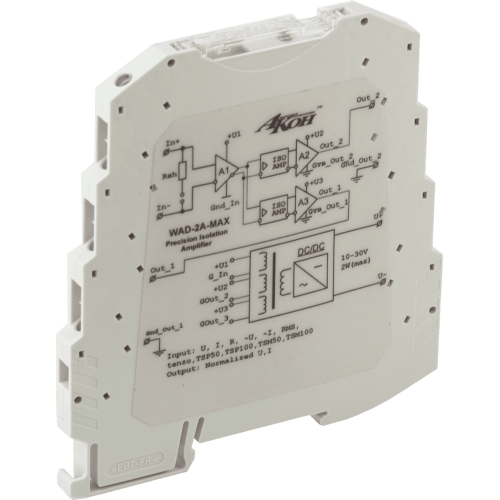

Назначение и принцип работы: модуль гальванической развязки в цепях КИП

Развязка разделяет измерительный участок и логику управления, блокируя паразитные токи утечки и замыкая путь помехам на землю. Передача данных сохраняется через трансформатор, оптопару или цифровой изолятор – выбор зависит от частоты сигнала и требуемой точности. В аналоговых петлях 4–20 мА развязка предотвращает «подпрыгивание» нуля, а в 0–10 В удерживает линейность при внешних наводках. В интерфейсах RS-485/Modbus и Ethernet-пром развязка защищает трансиверы, что особенно актуально для распределенных объектов, уличных шкафов и длинных трасс.

В реальном контуре она решает сразу три задачи: устраняет петли земли, повышает помехоустойчивость и создает электрический барьер безопасности. За счет этого снижается дрейф показаний, уменьшается шум, а оборудование реже выходит из допустимого режима. При грамотной трассировке земли и экранировании кабелей эффект усиливается – стабильность измерений становится воспроизводимой от смены к смене.

Преимущества и надежность: модули гальванической развязки в промышленности

Развязка улучшает измерения и защищает оборудование без изменения технологической схемы – добавляется «прозрачный» барьер, который не мешает сигналу, но гасит разрушительные факторы окружающей среды. Это решение окупается одним предотвращенным отказом на критическом узле и заметно упрощает поиск причин отклонений.

• Стабильность показаний – исчезают петли земли и паразитные токи, уменьшается шум, сохраняется линейность.
• Защита электроники – входы и интерфейсы изолированы от импульсных перенапряжений и разности потенциалов между шкафами.
• Безопасность персонала – электрический барьер ограничивает риск пробоя и случайного переноса высокого потенциала.
• Масштабируемость – новые участки сети подключаются без ухудшения качества сигнала на уже работающих линиях.
• Предикативность – меньше ложных тревог и «фантомных» сбоев, проще коррелировать события и журналы аварий.

Практический результат – прозрачная телеметрия, меньше простоев и предсказуемая метрология даже в сложных условиях эксплуатации.

Как выбрать модуль гальванической развязки: критерии и совместимость

Ключ к выбору – понимать, какой сигнал изолируется, где он проходит и с чем должен быть совместим. Для аналоговых цепей важна точность и дрейф, для импульсных – скорость счета, для интерфейсов – соответствие протоколу и топологии сети. Не менее важно учитывать монтаж и условия среды, чтобы изолятор отработал ресурс без деградации.

• Тип сигнала: 4–20 мА, 0–10 В, импульс/частота, термопары/RTD, RS-485/Modbus, Ethernet-пром – различаются требования к полосе и задержке.
• Изоляционное напряжение: типовые уровни 1,5–6 кВ по выдерживаемому импульсу – подбираются с запасом относительно условий объекта.
• Полоса пропускания и задержка: для быстрых измерений и импульсных каналов важны минимальная задержка и достаточная скорость.
• Питание: 24/48 В DC или отдельный изолированный DC-DC, допустимые просадки и пульсации.
• Диагностика: индикация состояния, контроль обрыва/КЗ, журналирование событий, самотестирование.
• Исполнение: DIN-рейка, степень защиты, температурный диапазон, герметичные вводы, удобство обслуживания и маркировки.

Рационально составить матрицу сигналов – что измеряется, с какой частотой и куда передается. Это ускорит подбор, исключит лишние преобразования и упростит масштабирование без переделки щитов.

Модуль гальванической развязки: обзор характеристик и анализ применения

В энергетике и ЖКХ развязка ставится между уличными датчиками и шкафом телеметрии – так нивелируется разность потенциалов между удаленными точками. В пищевой и химической промышленности изоляторы стабилизируют контуры температуры, уровня и расхода, снижая ложные остановки и пересход сырья. В агросекторе и на АЗС развязка защищает линии, проложенные на открытой местности, где сильны грозовые воздействия и электромагнитные наводки. На транспортных узлах и складах изоляторы обеспечивают корректный учет и предотвращают помехи от силового оборудования.

Типовые параметры включают изоляцию до нескольких киловольт, погрешность в долях процента для аналоговых каналов, скорость передачи для интерфейсов до сотен кбод и устойчивость к индустриальным помехам. Важен правильный монтаж: эквипотенциальное заземление, короткие «земляные» проводники, аккуратная разводка экранов и раздельные жгуты силовых и сигнальных кабелей. Регламент обслуживания прост – периодическая проверка клемм, визуальный контроль индикации, тест целостности линии и актуализация описаний сигналов в проектной документации. Чтобы перейти от общей задачи к конфигурации, достаточно подготовить перечень изолируемых каналов, условия эксплуатации и требования по интерфейсам – подбор решения и сроков поставки пройдет без лишних задержек.
